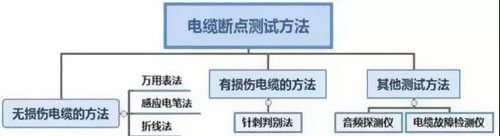

一、斷點有幾種判定辦法？

1.數字萬用表法

首要把具有斷點的電纜的一端接在220V前方，另一端使之懸空。調集萬用表的檔位使之打到溝通2V電壓擋。然后從毛病電纜的前方接入端開端，一只手緊握黑表筆，紅表筆沿著毛病電纜的絕緣層緩慢滑動。電纜無斷點處的電壓值大約為0.445V左右。當紅表筆移動到某處時，萬用表顯現的電壓值驟降為正常電壓的1/10即0.04V時。此刻根本能夠判定斷點處在該方位向前(前方接入端)15cm處。

假如屏蔽線的屏蔽層沒有損壞，那么該辦法不能運用。

2.感應電筆辦法

首要掃除斷點電纜周圍的電纜有電源，然后將有斷點的電纜接在前方上，然后用感應電筆垂直于電纜緩慢移動，當感應電筆的溝通信號消失時，即可判別斷點在該檢測點處，差錯最多不超越10cm。

3.折線法

關于較短的電纜測驗斷點能夠選用折彎的辦法，將電纜兩頭別離接在萬用表的紅黑表筆兩頭。從電纜的一端開端來回折彎，假如萬用表此刻時通時斷，那么斷點處就在此處。依照此法一向排查到斷點停止。

4.針刺判別法

這種辦法是運用電纜的通斷來排查電纜的斷點地點。將斷點電纜上分段刺進鋼針，然后順次運用萬用表丈量通斷情況。不同處即為斷點地點處?？墒窃撧k法會損壞絕緣層，很簡單在后期的電纜運用中，形成其他的問題。

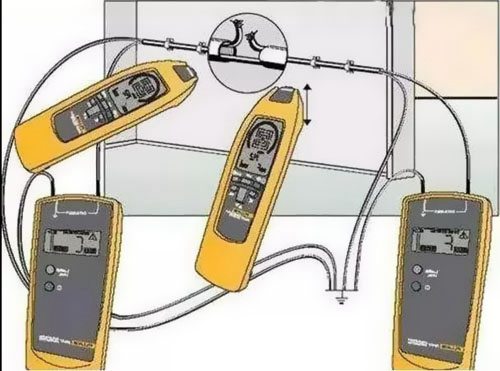

5、專業檢測儀

1.別的關于地下電纜毛病點的判別，能夠經過音頻探測儀來判別毛病點。

2.關于電纜全長以及短路、斷路點的判別，能夠運用電纜毛病遙測儀。

3.依據實際情況的不同運用不同的辦法來判別斷點地點，上述幾種辦法根本能夠確認電纜斷點地點。

電纜的敷設方法

電纜的敷設方法有以下幾種:直埋敷設、穿管敷設、淺槽敷設、電纜溝敷設、電纜地道敷設、架空敷設幾種方法都有優缺點,一般要考慮城市開展規劃,現有建筑物的密度電纜線路長度敷設條數及其周圍環境的影響等。

從技術上比較,電纜地道方法和電纜溝敷設方法便于電纜的施工、保護和檢修。在一些發達國家城市中,城市規劃建造時,已考慮共用地道。實踐證明共用地道運轉作用杰出,大大降低了重復出資次數和重復開挖路面的現象,但初期出資巨大,建筑材料耗資金,在國內,因為各種要素的約束,這種敷設方法是很少的。

比較而言,直埋敷設和淺槽敷設則是歸于經濟型的敷設方法,直埋電纜是最經濟而廣泛系用電敷設方法,它運用于市郊和車輛通行不太頻頻的當?shù)?。但不利于電纜的保護和檢修,一旦遇到電纜毛病,即便運用測驗儀測出毛病點,也要從頭挖開電纜溝,極不便利。

因而電纜敷設方法的挑選,要結合實際情況,依據工程條件、環境特色、電纜類型和數量等要素,用開展的眼光,依照滿意運轉可靠性、便于保護的要求和技術經濟合理的準則確認。
